Project Details
Categories:

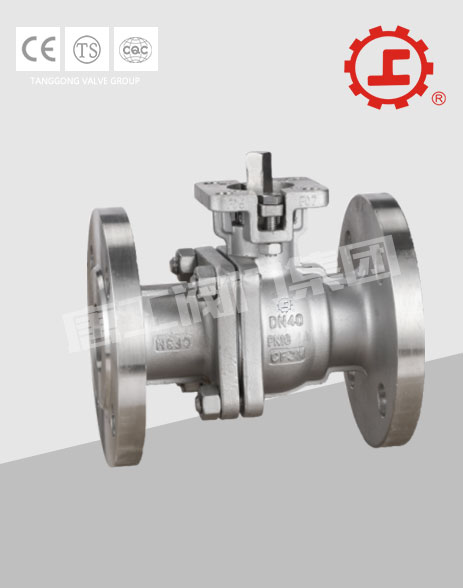

高平台球阀
唐工阀门
标准：
国标
材质：
不锈钢
工作温度：
常温
公称通径：
DN15-100（mm）
结构形式：
浮动球球阀
连接形式：
法兰
流动方向：
单向
驱动方式：
蒸汽
适用介质：
水、气、油等各种腐蚀性介质
用途：
截止
作用对象：
煤气
零部件及配件：
手轮
压力环境：
常压
类型(通道位置)：
二通式
型号：
Q41F-16P
基本参数
| 标准： |
国标 |
|---|---|
| 材质： |
不锈钢 |
| 工作温度： |
常温 |
| 公称通径： |
DN15-100（mm） |
| 结构形式： |
浮动球球阀 |
| 连接形式： |
法兰 |
| 流动方向： |
单向 |
| 驱动方式： |
蒸汽 |
| 适用介质： |
水、气、油等各种腐蚀性介质 |
| 用途： |
截止 |
| 作用对象： |
煤气 |
| 零部件及配件： |
手轮 |
| 压力环境： |
常压 |
| 类型(通道位置)： |
二通式 |
| 品牌： |
SENTE |
| 型号： |
Q41F-16P |
阀杆带有防静电设置产品特性
阀杆防脱出装置设计
钢球球槽上有泄压孔
采用ISO 5211直接安装执行器平台设计
产品标准
设计标准：GB 12237
壁厚标准：ASME B16.34
防火标准：API 607 ISO 10497
结构长度：GB 12221
法兰标准：JB/T79.1
检测标准：GB/T13927
| 名称 | 材质 | ||
| ANSI/JIS/DIN | ANSI/JIS/DIN | ANSI/JIS/DIN | |
| 阀体 | A351-CF8M/SCS14A/1.4408 | A351-CF8/SCS13A/1.4308 | A216-WCB/SCPH2/1.0619 |
| 阀盖 | A351-CF8M/SCS14A/1.4408 | A351-CF8/SCS13A/1.4308 | A216-WCB/SCPH2/1.0619 |
| 球 | SUS316 | SUS304 | |
| 密封圈 | PTFE/VITON | ||
| 阀座 | PTFE/RPTFE/PPL | ||
| 双头螺栓 | A193-B8 | ||
| 阀杆 | SUS316 | SUS304 | |
| 止推垫 | PTFE/RPTFE | ||
| O型圈 | FKM(VITON) | ||
| 六角螺母 | A194-8 | ||
| 填料 | PTFE/GRAFOIL | ||
| 填料压盖 | SUS304 | ||
| 阀杆螺母 | A194-8 | ||
| 防松盖 | SUS304 | ||
| 手柄 | SUS201 | ||
| 内六角螺钉 | SUS304 | ||
| 六角螺母 | A194-8 | ||
| 定位杆 | SUS304 | ||
