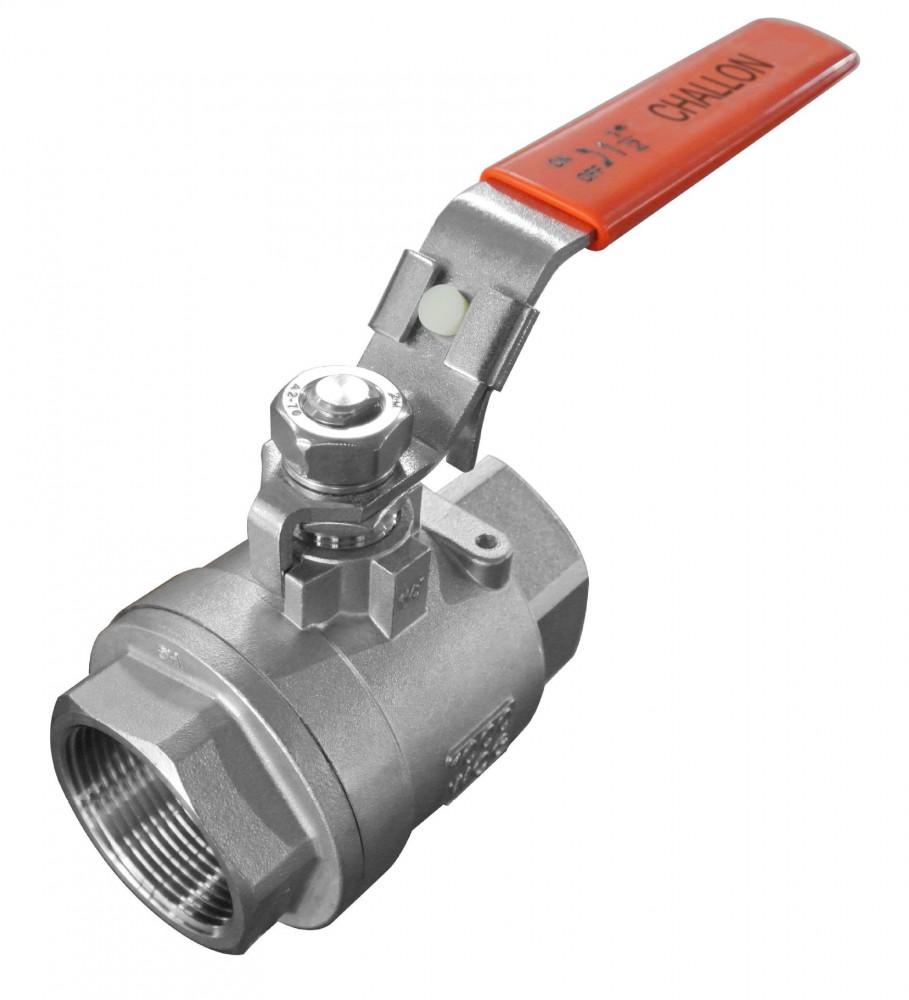

| 气动内螺纹球阀 | 电动内螺纹球阀 |
内螺纹球阀 性能参数
|
公称压力
|
适用介质
|
适用稳定范围
|
螺纹类型
|
|
1.6-6.4MPa
|
水、油、气及某些腐蚀性液体（W。O。G）
|
-20～232℃～350℃
|
G。NPT。BSPT。BSP。DI259/2999
|
内螺纹球阀 主要零件材料
|
零件名称
|
材质
|
|
密封圈
|
聚四氟乙烯PTFE
|
|
球体
|
不锈钢SS316
|
|
密封垫
|
聚四氟乙烯PTFE
|
|
阀盖
|
不锈钢SS316
|
|
阀体
|
不锈钢CF8M
|
|
阀杆
|
不锈钢SS316
|
|
止推垫圈
|
聚四氟乙烯PTFE
|
|
填料
|
聚四氟乙烯PTFE
|
|
填料压盖螺母
|
不锈钢SS304
|
|
垫圈
|
不锈钢SS304
|
|
阀杆螺母
|
不锈钢SS304
|
|
手柄套
|
塑料PLASTIC
|
|
手柄
|
不锈钢SS304
|
内螺纹球阀 主要外形尺寸
|
SIZE
|
1/4″
|
3/8″
|
1/2″
|
3/4″
|
1″
|
1-1/4″
|
1-1/2″
|
2″
|
|
D
|
5.0
|
7.0
|
9.2
|
12.5
|
15.0
|
20.0
|
24.5
|
32
|
|
L
|
40
|
45
|
56.5
|
60
|
72
|
78
|
85
|
100
|
|
H
|
35
|
37
|
43.5
|
47
|
50
|
57
|
69
|
74.5
|
|
E
|
64
|
70
|
90
|
90
|
103
|
103
|
127
|
127
|
